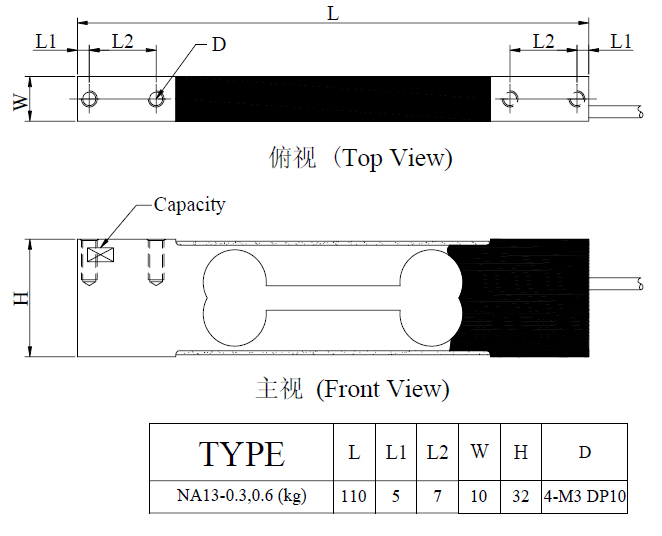

Тензодатчик Mavin NA13

Наибольший предел измерения (НПИ)

0.2, 0.3, 0.5, 0.6, 1, 2, 3 (kg)

Рабочий коэффициент передачи (РКП)

0.8 ±0.15mV/V;  2.0 ±0.2mV/V

Диапазон значения нуля, мВ/В

±0.0200 mV/V

Нелинейность

0.02 %R.O.

Суммарная ошибка

0.02 %R.O.

Повторяемость

0.02 %R.O.

Ползучесть (30 мин.)

0.02 %R.O.

Возвращаемость (30 мин.)

0.02 %R.O.

Допустимая нагрузка

150 %R.O.

Разрушающая нагрузка

200 %R.O.

Влияние температуры на выход

0.002 %R.O./℃

Влияние температуры на Ноль

0.003 %R.O./℃

Входное сопротивление

410±15 Ω

Выходное сопротивление

350±5 Ω

Сопротивление изоляции

≥5000 MΩ/(50VDC)

Рекомендуемое напряжение постоянного тока

5~12 VDC

Максимальное напряжение постоянного тока

15 VDC

Диапазон рабочих температур и хранения

-20~60 ℃

Материал тензодатчика

Алюминиевый сплав

Степень защиты

IP66 / IP67

Диаметр кабеля, длина стандартного кабеля

φ3×0.3m

Рекомендуемый размер платформы

200×200 mm

Схема подключения тензодатчика

Red（EXC+）,Black（EXC-）,Green（SIG+）,White（SIG-
