Тенодатчик CAS BS

ОПИСАНИЕ

Особенности конструкции:
- бюджетный вариант для промышленных систем взвешивания;
- класс защиты IP 65.
Кабель: 3 м; 4-х жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана.
Материал: Никелированная сталь;
Установка:

Предел взвешивания	Болт крепления	Момент затяжки
500 кг - 2 т	M14 × 2.0 (10.9)	166 Нм
5 т	M18 × 1.5 (10.9)	350 Нм
10 т	M24 × 2.0 (10.9)	860 Нм

Безопасная перегрузка до 150% к НПВ	Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP65	Защищает от струй с любого направления
Компенсируемый диапазон температур от -10 до +40°C	В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -20 до +70°C	Датчик может работать при данных температурах
Длина кабеля 3м	На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой	Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля	Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля

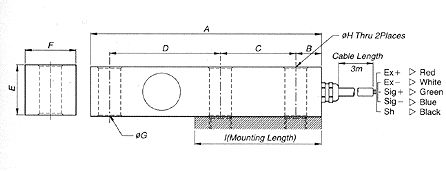

Модификация	Предел взвешивания	A	B	C	D	E	F	G	H	I
BS-500, BS-1, BS-2	500 кг, 1, 2 т	145	20	40	72	34	30	14,5	16	80
BS-5	5 т	205	25	55	108,5	48	38	20,5	20,5	105
BS-10	10 т	273	35	90	112,5	63	60	27,0	27	145

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики	BS
Наибольший предел взвешивания, т	500 кг	1, 2, 3, 5, 10
Рабочий коэффициент передачи (РКП), мВ/В	1,5 ± 0,0037	2,0 ± 0,005
Диапазон значения нуля, мВ/В	0 ± 0,015	0 ± 0,02
Суммарная ошибка, %	0,03
Повторяемость, %	0,01
Ползучесть (30 мин.), %	0,03
Температурный дрейф, %/10°C
Нуля	0,028
Сигнала	0,015
Напряжение возбуждения, В
Рекомендуемое	10
Максимальное	15
Сопротивление, Ом
Входное	400 ± 20
Выходное	350 ± 5
Изоляции	>2000
Безопасная перегрузка, % НПВ	150
Компенсируемый диапазон температур, °C	-10 до +40
Рабочий диапазон температур, °C	-20 до +70
